優(yōu)質(zhì)的PE給水管講究生產(chǎn)過程中焊接的工藝及溫度的控制。這里的焊接工藝，恒興管業(yè)認(rèn)為是指焊接的壓力、焊接的溫度、焊接的加熱時(shí)間與PE給水管成型時(shí)的冷卻時(shí)間。PE給水管在使用的過程中，最容易受到破壞及斷裂的部位通常就是焊接的的接口位置，這往往都是在焊接PE給水管的時(shí)候壓力、溫度、加熱時(shí)間與焊接完成時(shí)的冷卻時(shí)間沒有達(dá)到標(biāo)準(zhǔn)要求，因此，能否控制好PE給水管焊接溫度與冷卻時(shí)間是管道正常使用的前提。恒興管業(yè)作為一個(gè)深資PE管生產(chǎn)廠家今天就為大家詳細(xì)介紹PE給水管焊接溫度與冷卻時(shí)間應(yīng)該控制在多少。

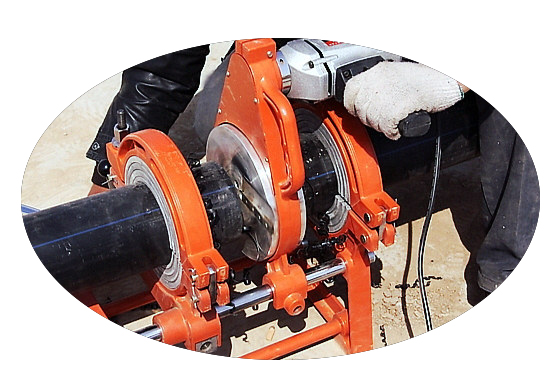

PE給水管

季節(jié)影響PE給水管焊接的溫度及時(shí)間

（公式）PE給水管焊接時(shí)間=PE給水管壁厚 x 10秒，例如，口徑DN110,1.6MPa PE給水管的壁享為10.0mm ,那么就是10mm x10s= 100s詳細(xì)如下：

          在春季時(shí)，溫度在10℃-20℃時(shí)，PE給水管的焊接溫度一般設(shè)定為220度，加熱時(shí)間為壁厚乘以10秒。

          在夏季時(shí)，溫度在20℃-30℃時(shí)，PE給水管的焊接溫度一般設(shè)定為210度，加熱時(shí)間為壁厚乘以10秒。

          在秋季時(shí)，溫度在0℃-10℃時(shí)，PE給水管的焊接溫度一般設(shè)定為225度，加熱時(shí)間為壁厚乘以11秒。

          在冬季時(shí)，溫度在0℃以下時(shí)，PE給水管的焊接溫度一般設(shè)定為230度，加熱時(shí)間為壁厚乘以12秒。

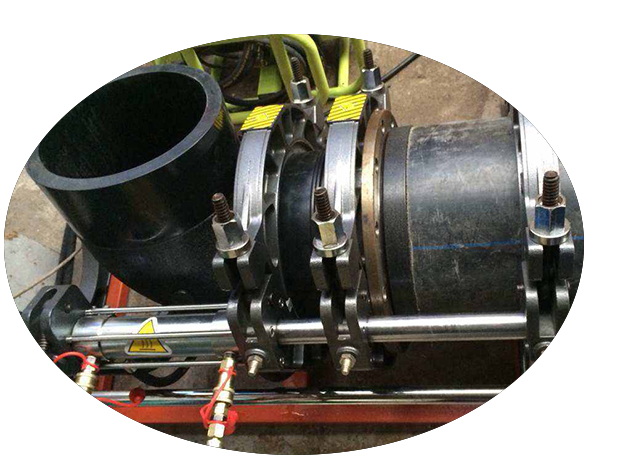

PE給水管與管件焊接圖

注意：焊接PE給水管的時(shí)候，溫度對(duì)管材的焊接時(shí)間影響較大，溫度高的時(shí)候，可適當(dāng)調(diào)低焊接溫度與加熱時(shí)間，如溫度在30℃以上時(shí)，可將焊接溫度適當(dāng)降低到205度，加熱時(shí)間也適當(dāng)降低到9秒。

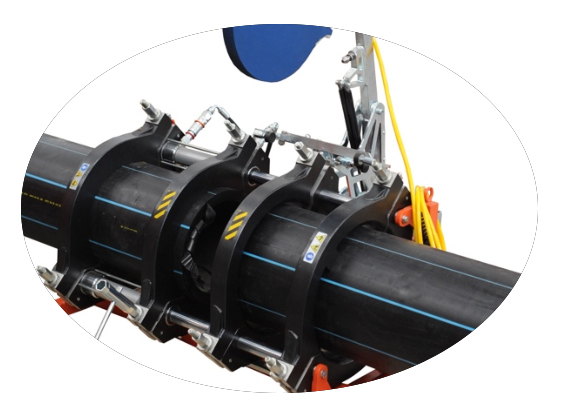

PE給水管焊接圖

焊機(jī)參數(shù)的設(shè)置影響PE給水管的焊接性能

        在PE給水管焊接過程中,嚴(yán)格按照熱熔對(duì)接機(jī)焊接操作說明進(jìn)行操作，焊接熱熔時(shí)間，冷卻時(shí)間,焊接溫度,合理損耗,焊接電壓選擇和設(shè)置是決定焊接接頭性能的重要因素,焊接操作過程的嚴(yán)謹(jǐn)性是影響PE給水管道安全應(yīng)用的保障。

PE給水管焊接圖（對(duì)接）

PE給水管焊接冷卻時(shí)間:

        PE給水管焊接冷卻時(shí)間，一般根據(jù)口徑來計(jì)算。 口徑為DN110以下的小口徑PE給水管（以1.6Mpa為例）需要冷卻20分鐘以上, 口徑DN110以上則需冷卻30分鐘以上。通常根據(jù)手感判斷,摸上去溫度不是很熱,證明達(dá)到冷卻時(shí)間。
